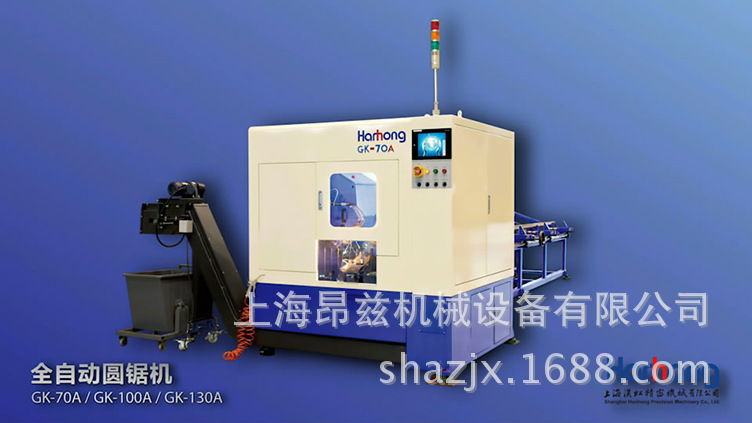

GK-130A数控全自动圆锯机

  本机是一款全自动数控圆锯机，采用冷锯切割，可切割各种规则截面形状的普通钢、不锈钢、铜材、铝合金、钛合金等金属材料（实心棒材、角材、长方形、圆管等）。本机由PLC触摸屏控制，具有自动翻料、自动传递上料、自动定位、自动按尺寸切割、自动分料、自动清屑等功能，可预先设定生产参数后在无人干预下完成工件的全部锯切任务。

特点优势：

a.精度高且切口光滑无毛刺，减少后续工序，降低废料率

b.切割速度快，单台可替代多台传统锯床从而节省占地空间

c.操作简便易上手，劳动强度低，节省人力资源

d.生产现场无粉尘污染，噪音低，洁净

e.采用导轨式直线进刀机构，精度，克服拉杆式机构长时间使用后松动并导致精度降低加剧刀片磨损的问题

运行描述：

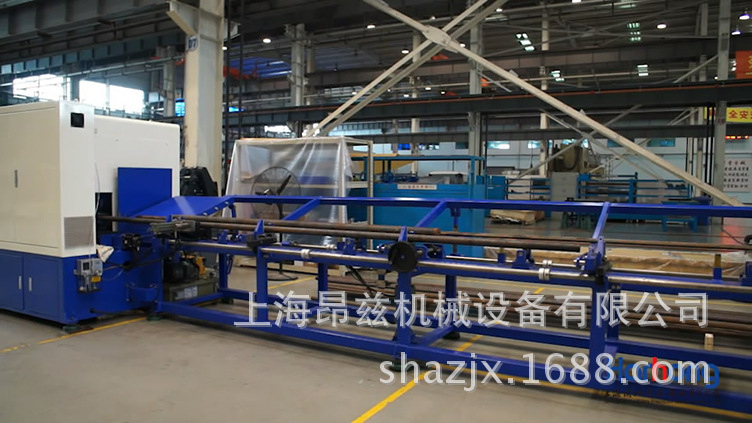

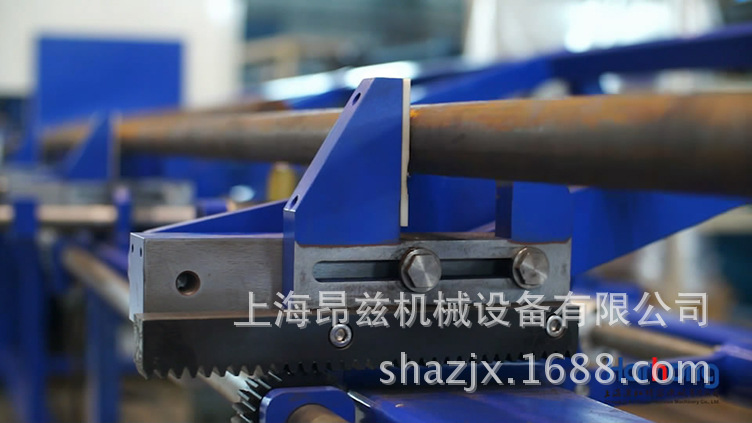

A.备有储料架,准备切削的材料可以多根吊装放置在储料架上，根据指令，由翻转机构将材料自动翻转，然后上料机构夹头将棒料夹紧，工作台退回至原点后自动运送棒料，进行1支接1支自动换料上料。

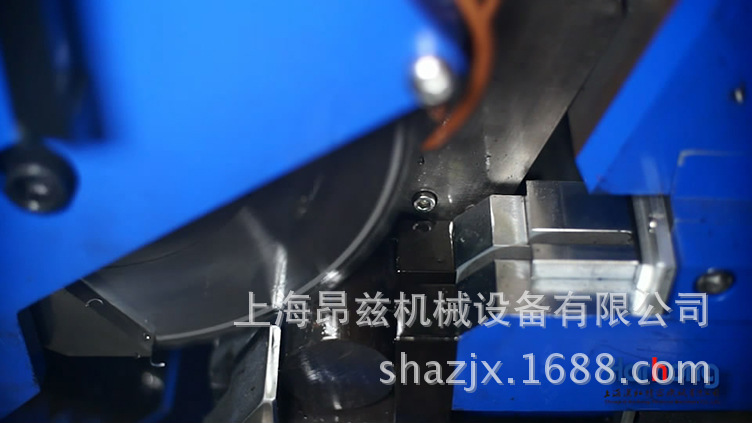

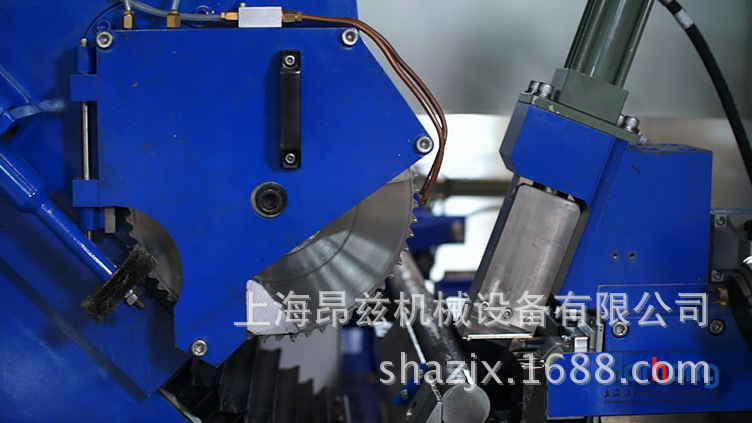

B.材料进入锯机后，由前顶部夹头和前水平夹头夹紧，夹持可靠。然后主轴箱的刀具按预先设定好的锯切方案，在相应位置按预设尺寸进行切割。

C.切削后的成品由下料槽油缸推入料车内，这一块切割好后，主轴箱返回起点进行下一块的切割，当前根棒材切割好后，继续翻转下一根棒材进行加工，按此程序进行自动化切割。

功能与结构

1）两种控制方式：本圆锯机为全自动连续作业方式和手动控制两种方式。采用人机界面，只需操作者输入材料的规格尺寸、加工数量等参数，选择针对不同的材料对应的“配方”来界定锯片转速、每齿的进刀量（切断速度）等复杂参数，以便提供操作者简便的操作方式，员工通过简短培训便能使用，不需要CNC程序或是其他的专业知识。

2）有机器故障报警和故障显示功能,方面维修人员对故障的判定。

3） 本机全机身采用高强度钢板弯制、焊接成型,封闭设计,性能高,在全封闭状态下工作，出现故障可自动停止并报警，可以避免发生人员伤亡和设备损失。

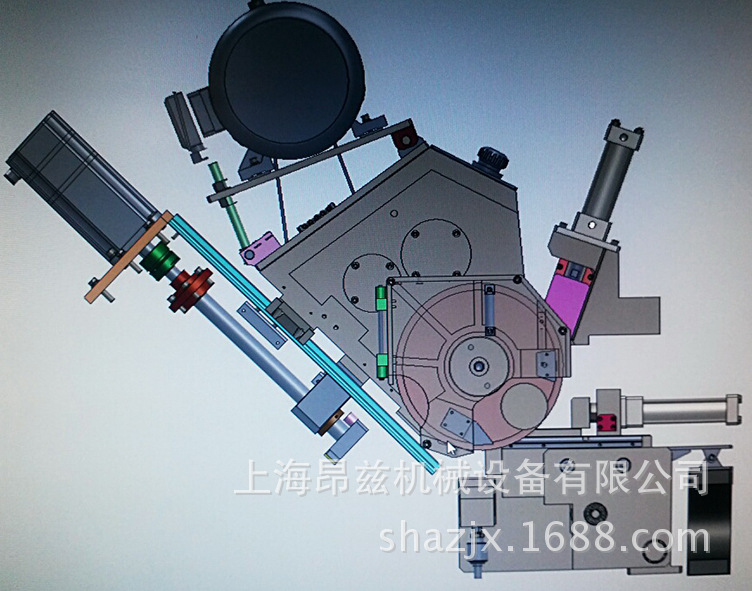

4）刀具进给方式：锯片采用变频调速，控制屏显示锯片运转速度,刀头采用丝杆传动,AC伺服马达配合直线导轨方式,保证长时间运行稳定和高精度。

5）送料方式：送料机构采用AC伺服马达配合精密滚珠丝杆。

6）铁屑装置采用链条链板式清屑机,比弹簧螺旋式更清屑更。

7）锯切时，锯片及材料冷却方式为油雾式,该气压喷雾适用于高速锯切,便于使热量快速散失。配合该冷却机构选用相应切削液可延长锯片寿命及切面质量。

8）可选配油雾自动回收装置，油雾,使现场环境不受污染。

安装场地地基要求:

安装场地的地基要求应在20mm以上混凝土水泥地上，建议设备本体四周用地脚螺丝固定。（依当地建筑法规地面要求放置机台，但不宜置于楼层之上。安装在不会受到震动影响的地方。不可在潜在的爆炸环境中使用）机器就位后，利用前水平夹头的台面和工件移动平台做水平校正。调整底座下螺丝，使机器水平呈现左右：0.04，前后:0.04。

使用电源

电源电压：三相AC380V±5％18KW，电源频率：50Hz/ 60Hz

请从一般电源直接独立配合使用。

避免因工厂电源容量不足而导致过度的压降。
